验证芯片在极端温度快速变化环境下的可靠性,评估其材料热膨胀系数匹配性、焊接点疲劳寿命及封装结构稳定性,确保产品在运输、存储或使用中耐受温度骤变(如汽车电子、航天设备等场景)。
一、试验目的
验证芯片在极端温度快速变化环境下的可靠性,评估其材料热膨胀系数匹配性、焊接点疲劳寿命及封装结构稳定性,确保产品在运输、存储或使用中耐受温度骤变(如汽车电子、航天设备等场景)。
温度范围:
高温端:+125°C(工业级)或 +150°C(车规级)
低温端:-40°C(常规)或 -55°C(军工级)
转换时间:≤5分钟(温度稳定时间另计,需监控实际芯片表面温度)。
驻留时间:15-30分钟(确保芯片内外温度均衡)。
循环次数:100-1000次(根据JESD22-A104或用户需求定制)。

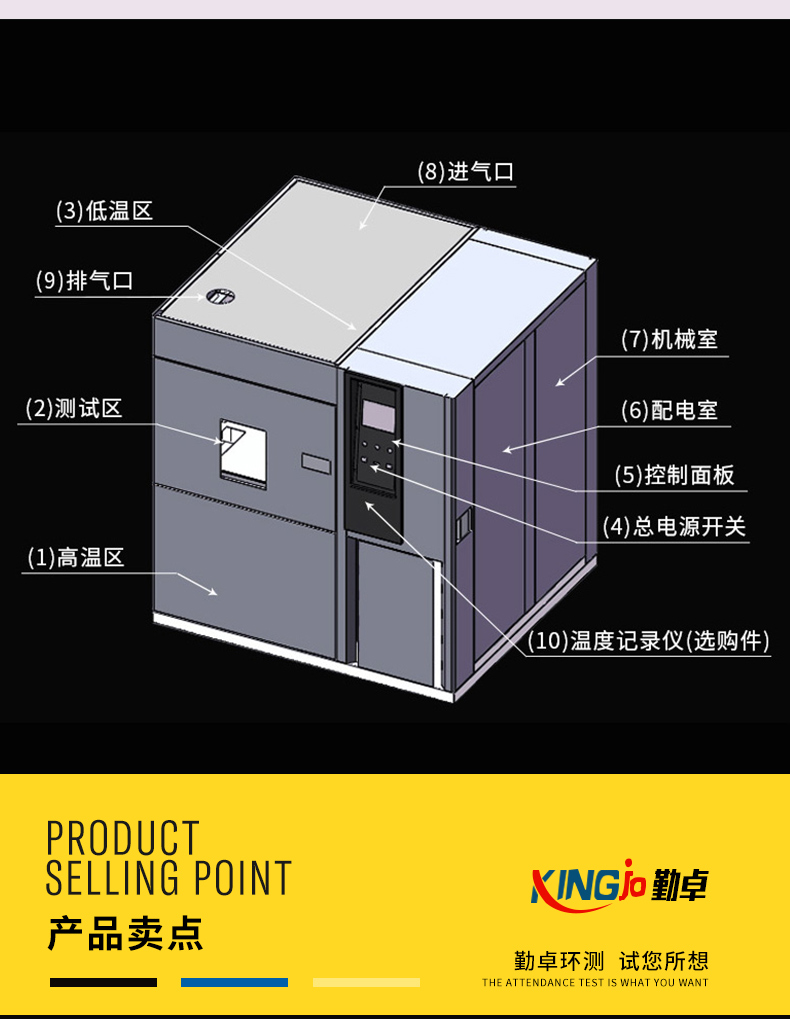

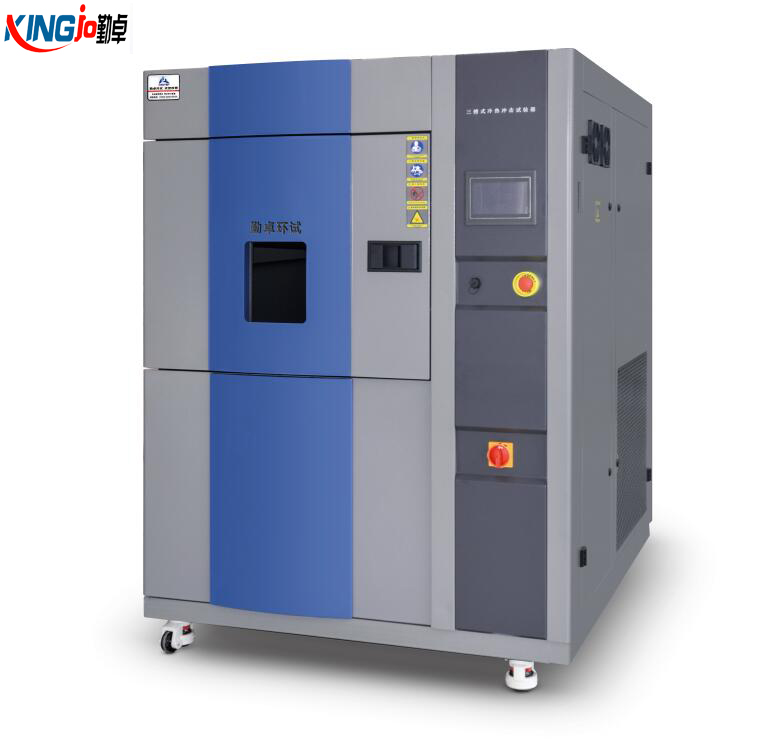

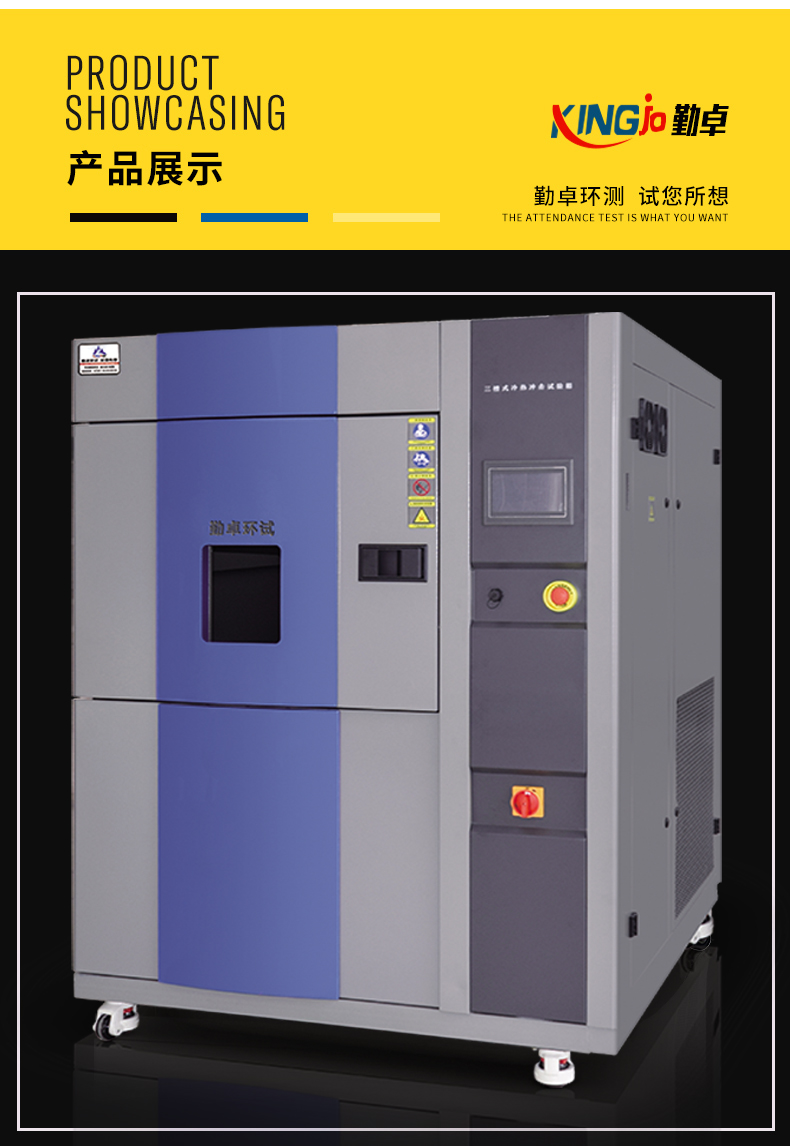

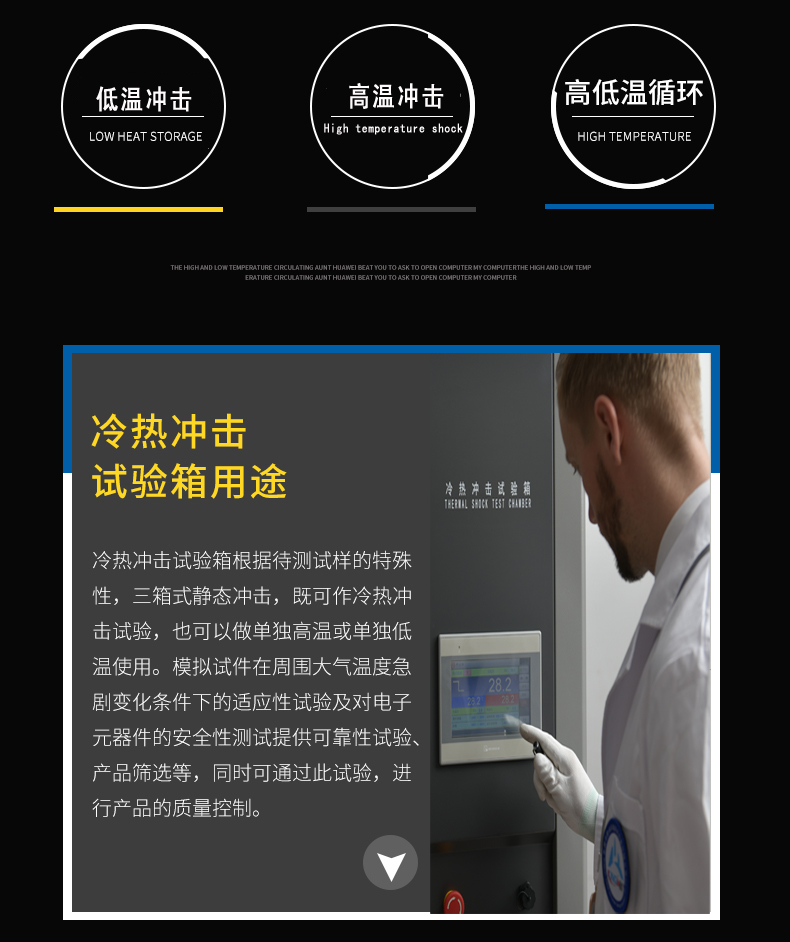

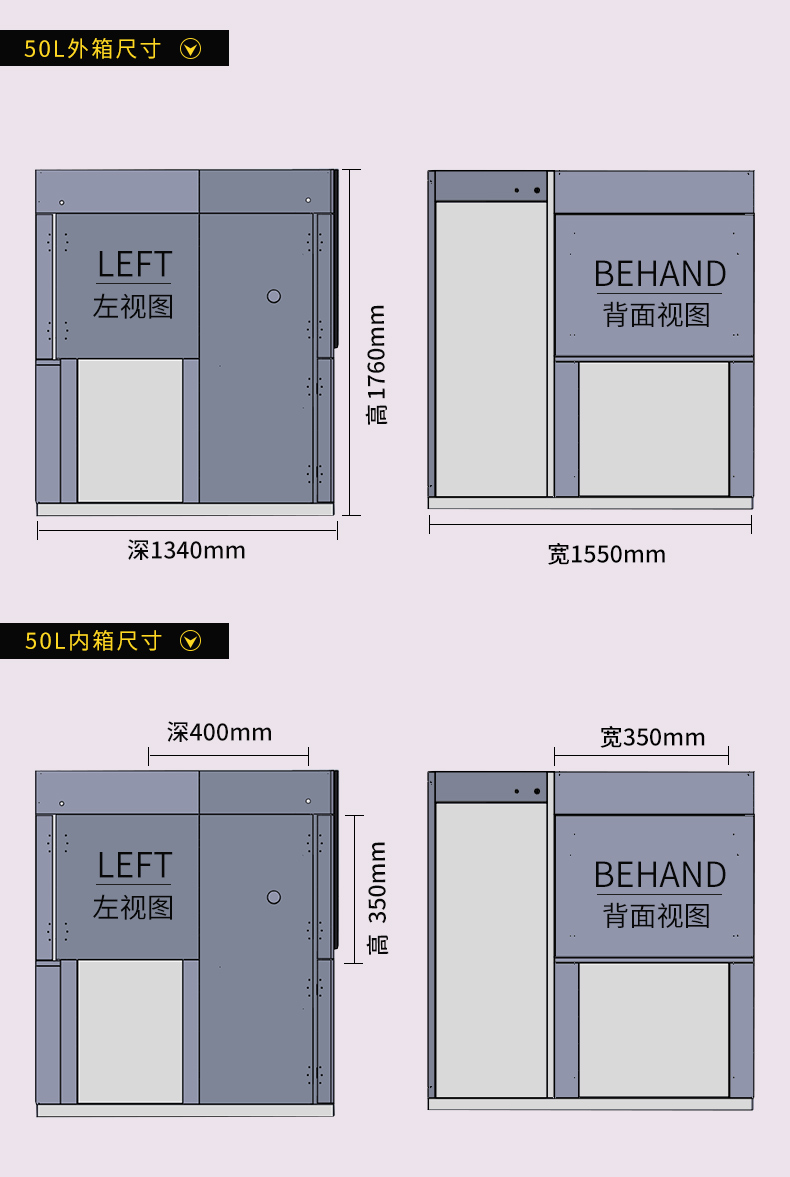

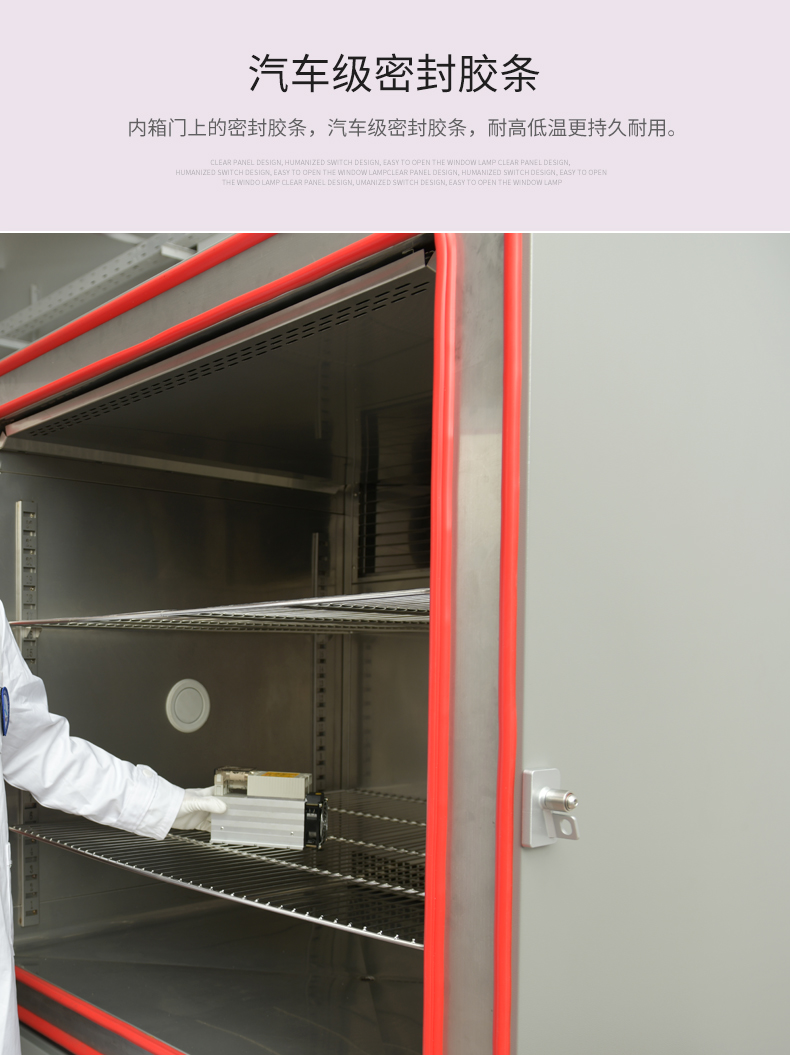

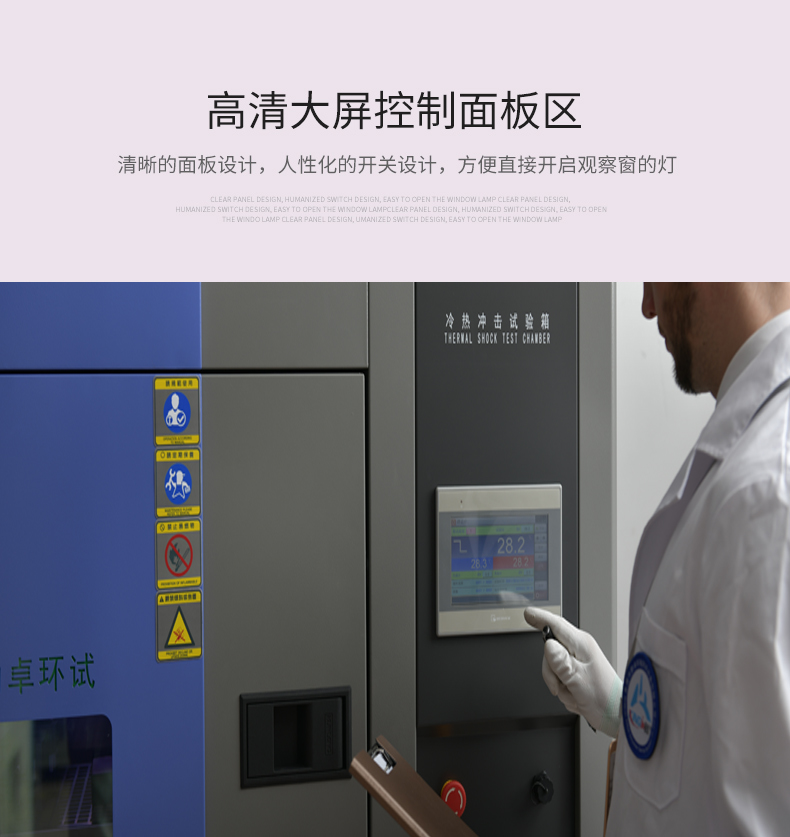

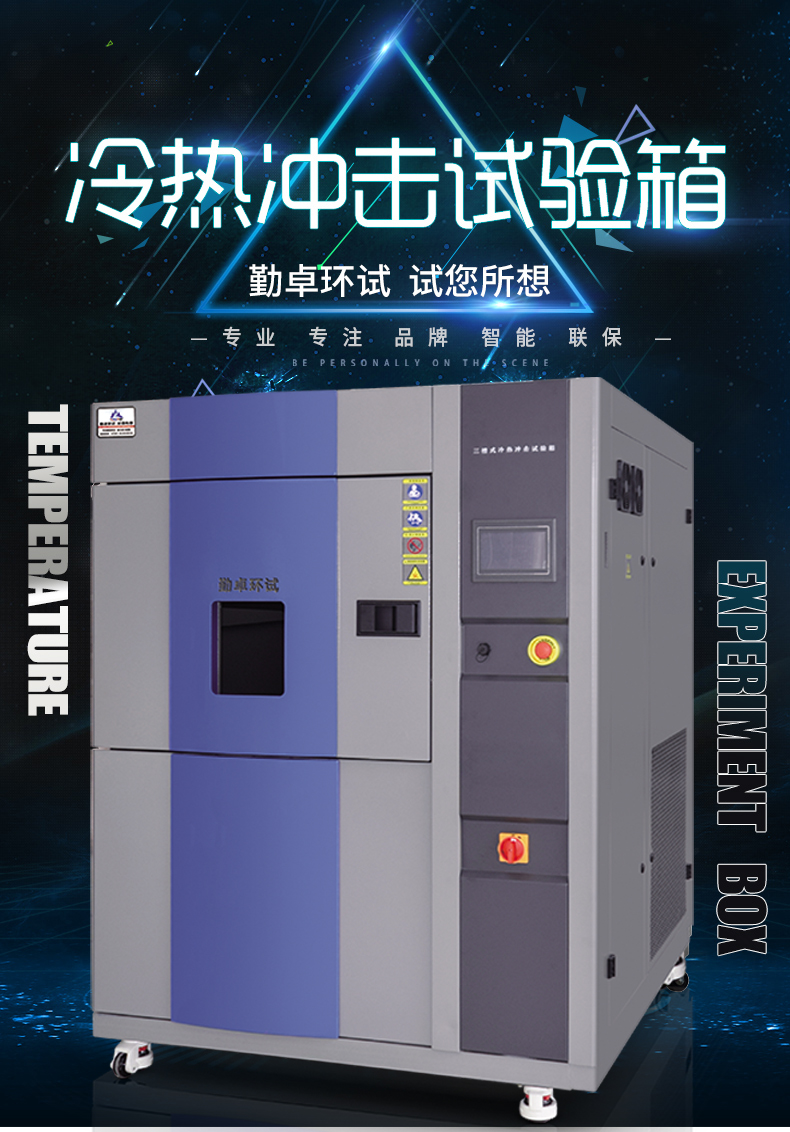

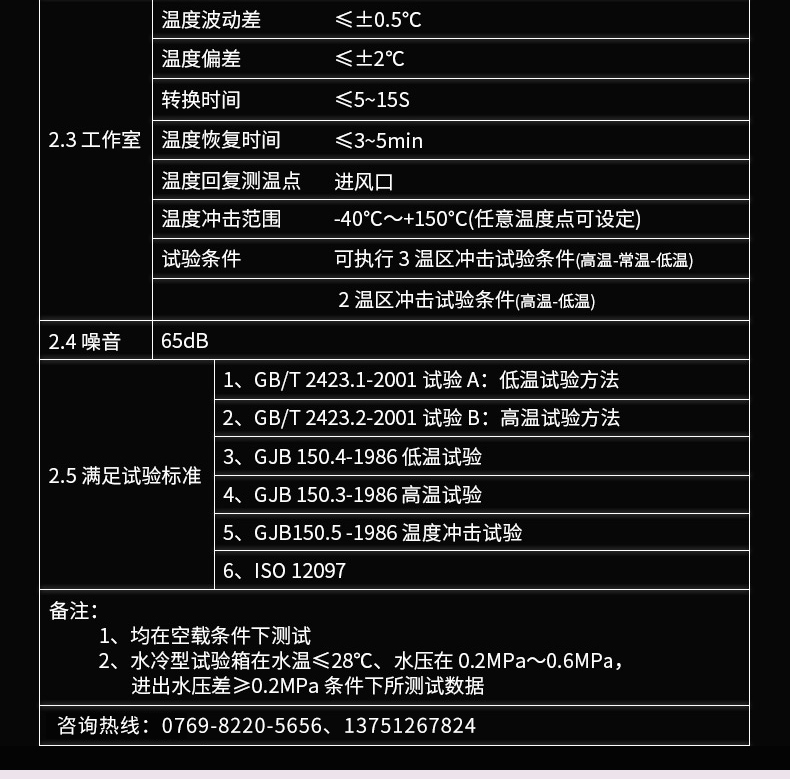

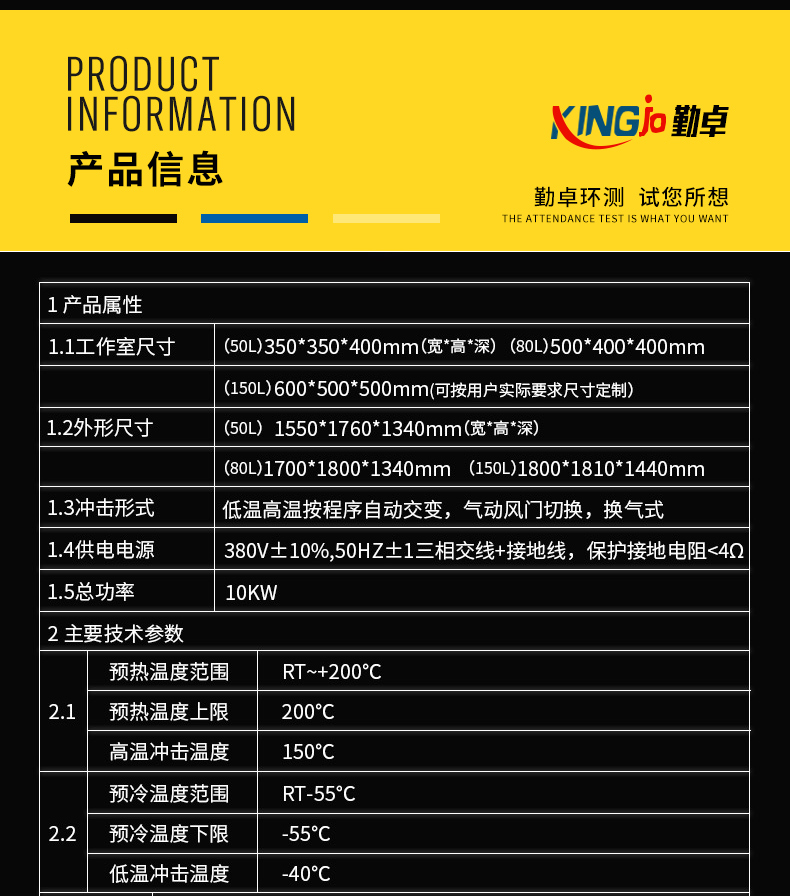

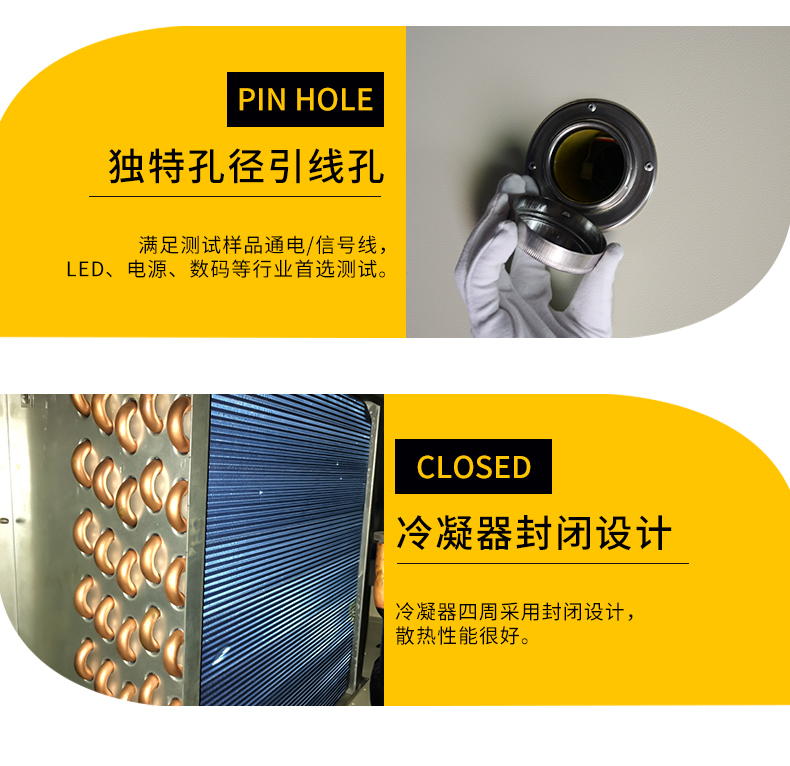

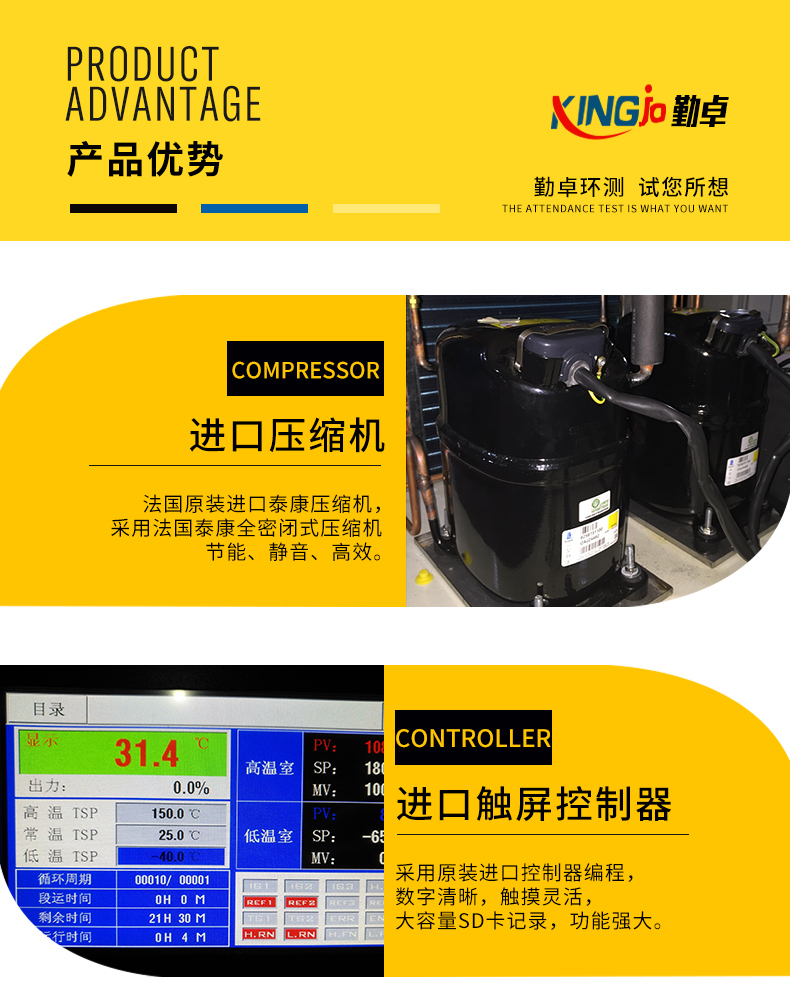

冷热冲击箱:双腔体或三腔体结构,支持自动快速转移;
监测系统:热电偶贴装于芯片关键部位(如Die、焊球),实时记录温度曲线;
辅助工具:防静电托盘、防凝露涂层(避免低温结冰影响)。
预处理:芯片在25°C/50%RH环境下静置24小时,消除初始应力;
初始测试:进行电性能测试(如导通电阻、漏电流)及外观检查(X-ray、显微镜);
循环阶段:
高温驻留 → 快速转移至低温 → 低温驻留 → 返回高温,记为1次循环;
每50次循环后暂停,检测参数异常(如开路、短路);
最终测试:完成循环后复测电性能与结构完整性,对比初始数据。
电气失效:参数漂移超±10%或功能异常;
机械损伤:封装开裂、焊点脱落、基板分层(通过SAT扫描或切片分析);
外观缺陷:引脚氧化、标记模糊。
样本数量:至少3颗同批次芯片,避免偶然性;
温度梯度控制:避免芯片内部因传热不均导致局部应力集中;
数据记录:保存完整温度曲线、失效循环次数及失效模式照片。
国际标准:JEDEC JESD22-A104、MIL-STD-883H Method 1010;
行业实践:车规芯片通常要求1000次循环(-55°C至+150°C)。
