分析智能熔断器冷热冲击测试的主要流程和目的

       智能熔断器冷热冲击测试，核心是用快速、大温差切换暴露材料与电子结构的隐性缺陷，确保在恶劣温变下保护动作可靠、智能功能稳定、机械密封完好。下面按目的、流程、典型参数与判定要点展开。

一、测试主要目的：

1、验证电气保护可靠性：考核熔体、触点、灭弧室在 - 40℃～+125℃极端温差下的熔断特性（I²t）、分断能力、接触电阻稳定性，防止低温脆断、高温蠕变导致 “该断不断” 或误动作；

2、确保智能模块稳定性：验证 MCU、电流 / 电压传感器、通信单元在骤冷骤热下无参数漂移、无通信中断、无误报警，保障监测、上报与远程控制功能正常；

3、暴露结构与密封缺陷：快速温变产生的交变热应力，可激发壳体开裂、密封胶老化、内部虚焊、引线疲劳、灌封层剥离等隐性问题，避免湿气侵入造成短路或绝缘下降；

4、评估长期寿命与环境适应性：模拟户外、车载、工业现场等昼夜 / 季节恶劣温差，验证产品在全生命周期内的可靠性，满足 GB/T 2423.22、IEC 60068-2-14、车规 AEC-Q100 等要求；

二、标准依据：

国标：GB/T 2423.22（等同 IEC 60068-2-14）

行业：IEC 60269-1（熔断器通用）、AEC-Q100（车载）

君用：GJB 150.5A

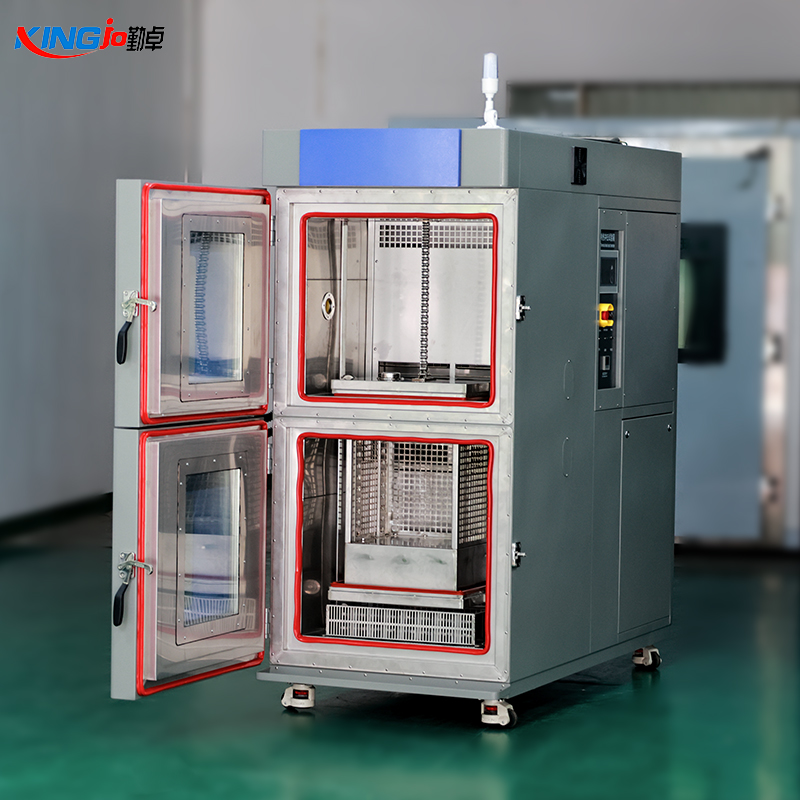

三、主要测试流程（两箱式冷热冲击）：

1、测试前准备：

样品筛选：外观完好、无裂纹 / 变形；常温下测试初始电阻、熔断特性、通信功能并记录；

设备预热：冷热冲击箱提前开机，稳定高温区（如 + 125℃）、低温区（如 - 40℃），温度波动≤±0.5℃；

2、样品安装：

用防静电夹具固定，不堆叠、不碰箱壁，留通风间隙；

带电测试时，供电 / 通信线经专用孔引出，做好密封；

3、冷热冲击循环（核心步骤）：

高温驻留：吊篮移入高温区，+125℃保持 30 min，使产品热透、热膨胀稳定；

快速切换（≤10 s）：吊篮转入低温区，模拟环境骤变，产生最大热应力；

低温驻留：-40℃保持 30 min，充分冷缩，考核低温结构与电气稳定性；

快速回温（≤10 s）：吊篮返回高温区，完成 1 个循环；

循环重复：50～100 次（车载可达 500 次），累积热疲劳，暴露隐性缺陷；

4、过程监控：

实时记录箱温曲线、样品温度、电阻、熔断特性、通信状态；

观察有无冒烟、变形、异响、报警等异常，出现立即停机记录；

5、测试后评估：

常温恢复：25℃静置1～2 h，使温度均匀稳定；

外观检查：壳体、密封、引脚、焊点无裂纹、无变形、无脱落、无渗漏；

6、电气复测：

电阻、熔断特性、分断能力与初始值偏差≤5%；

智能模块：通信正常、参数无漂移、功能无误触发；

解剖分析（抽样）：检查内部熔体、触点、灌封层、PCB有无裂纹、虚焊、分层；

四、典型测试参数（工业 / 车载级）：

高温：+105℃～+125℃

低温：-40℃～-60℃

驻留时间：30 min（确保热透）

切换时间：≤10 s（标准要求）

循环次数：50～100 次

温变速率：≥10℃/min（快速温变）

五、合格判定要点：

结构：无裂纹、无变形、密封完好、无湿气侵入；

电气：熔断特性、接触电阻、绝缘电阻符合规格；

智能功能：通信稳定、监测准确、无漂移、无误动作；

六、常见失效模式：

壳体 / 密封开裂→湿气侵入→漏电 / 短路

内部虚焊 / 引线疲劳→电阻增大 / 断路

智能模块参数漂移→误报警 / 拒报警

熔体高温蠕变 / 低温脆断→保护失效
